这个内容来自@什么值得买APP,观点只代表作者本人 |作者:BigBubbleGum


本文是软路由系列的第五篇,也是折腾时间最长的一篇。 ESXi 分别独立安装和使用 iKuai 和 openWrt,最终设置成 iKuai 主路由 openWrt 旁路由二合一路由系统。

关于 J4125 软路由、2.5G USB 网卡、2.5G 以及交换机的晒单 2.5G 请阅读专栏前的文章。

关于 J4125 软路由、2.5G USB 网卡、2.5G 以及交换机的晒单 2.5G 请阅读专栏前的文章。

iKuai 和 openWrt 安装在虚拟机上的最后一篇文章已经详细介绍了 ESXi 7.0 本文将不再重复虚拟机的安装。,想组2.5G内网,理论上电脑读取NAS速度可以提高到原来的两倍,但结果不好,所以又买了TP-LINK2.5G交换机TL-SH由于各种原因,1008终于还了BigBubbleGum|12评论9

收藏

100查看详情

在开始安装双路由系统之前,假如你是新手小白,请做好折腾一天也不能上网的准备。强烈建议使用光猫或路由器成功拨号上网,然后在后面连接软路由。首先,减少软路由无法上网时需要调查的故障。其次,您可以准备另一台计算机连接光猫上网边折腾边查资料,以免断网后不知所措。强烈建议使用光猫或路由器成功拨号上网,然后在后面连接软路由。首先,减少软路由无法上网时需要调查的故障。其次,您可以准备另一台计算机连接光猫上网边折腾边查资料,以免断网后不知所措。

关于软路由系统

iKuai 和 openWrt 均为软路由系统,可单独安装使用。还有常见的路由系统 RoS、高恪、海蜘蛛等。

1.iKuai

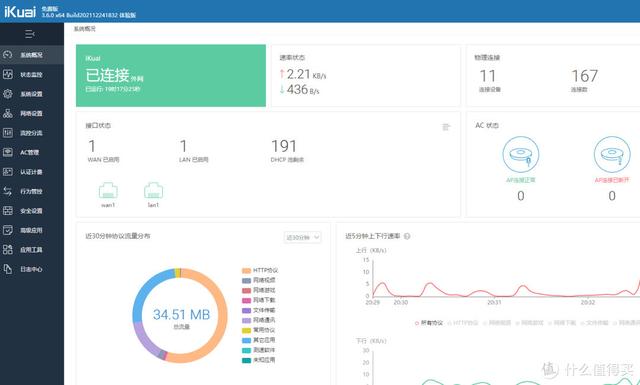

iKuai 是中国人开发的商业路由系统,有专门的团队维护,成熟可靠,免费,安装简单。在接触 iKuai 以前我觉得路由器只是让连接的设备上网。路由器的管理界面几乎再也不用了,除了买回来登录一次。直到体验了下 iKuai,才知道原来的路由系统能这么强大!有的地方支持宽带双拨,带宽直接翻倍;其【流量控制】功能通过过滤分析各种数据包,使流量清晰可见,可视化呈现,可精细控制流量。甚至可以分配账号和收费,变成网管。语言描述苍白,iKuai 建议搜索使用视频了解强大功能。



2.openWrt

OpenWrt 适用于嵌入式设备 Linux 发行版。OpenWrt 另一个复刻分支项目叫做 LEDE,两者于 2018 年 1 月合并,合并项目使用 OpenWrt 的名字、LEDE 的源代码。

OpenWrt 它不是一个单一的静态固件,而是提供了一个可写的文件系统,可以添加软件包。这使得用户可以在不受设备提供商限制的情况下自由选择应用程序和配置,并使用适合某些应用程序的软件包定制您的设备。对于用户来说,这意味着完全定制设备的能力,OPKG 包含超过 3500 个软件。 默认使用 LuCI 作为 web 交互界面。





openWrt 源代码是开源的,官方网站下载镜像是核心版本,几乎没有功能,以后需要安装插件,麻烦,容易出错,所以你可以编译你想要使用插件(主要是广告、登录、出国留学、加速、羊毛赚钱等),或下载老板已经编译多功能版本,根据插件的内容,有精简版和高大全版。建议选择 eSir、lean 大(大雕)等大佬编译 openWrt 其他网友编译的固件要注意筛选,防止后门和 BUG。

iKuai 强大的流控功能,openWrt 插件丰富,作为成年人,当时一切都需要,所以有 iKuai 主路由 openWrt 旁路由做双路由系统,让内网数据先去 openWrt,过滤广告插件、留学插件、游戏加速插件等。,并将处理后的数据发送到 iKuai,然后通过光猫发送到外网。

3.主路由和旁路由路由是指路由器

根据数据包的目的地地址,从一个接口收到数据包并转发到另一个接口的过程

。3.主路由和旁路由

路由是指路由器根据数据包的目的地地址,从一个接口收到数据包并转发到另一个接口的过程

第一个通过网线接入的路由器被称为

主路由,主要实现拨号上网功能,家用光猫是主要路由。



旁路由是指附着在主路由网络下的旁系网络,主要解决主路由系统限制的问题 XX 数据处理(安装插件)通过旁路由上网,绕过主路由的限制。添加旁路由不会改动现有网络架构。

网络相关知识强,安利强 B 站宝藏 UP 主「科技宅小明」,特别是下面的视频,小白科普入门必备。





小白成神之路,网络知识看这一期就够了!软路由桥接端口转发,IPv4IPv6DDNS_哔哩哔哩_bilibiliwww.bilibili.com去看看

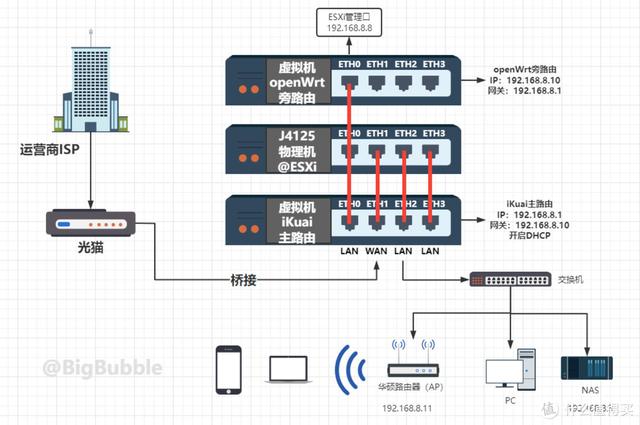

旁路由网络拓扑结构如下,光猫是通过无线路由器(主路由)拨号的桥接模式,无线路由器关闭 DHCP(也可以设置为主路由 DHCP),手动指定一个 IP,打开软路由 DHCP 无线路由器设置网关。软路由是第一个网关,所有数据通过软路由发送到无线路由器,无线路由器是第二个网关。软路由是第一个网关,所有数据通过软路由发送到无线路由器,无线路由器是第二个网关。





二、ESXi 设置



ESXi 请参见上一篇关于虚拟环境建设的文章,并在安装开始时 openWrt 和 iKuai 之前,还需要设置 ESXi 网络相关内容。



使用网线连接软路由 ETH0 输入电脑和浏览器 192.168.8.8 进入 ESXi 管理后台。

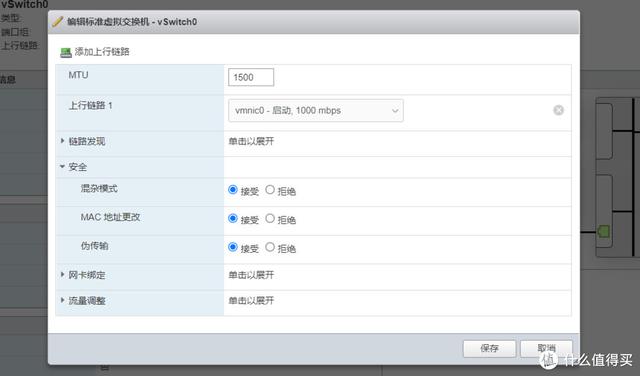

点击网络-虚拟交换机-vSwitch0.进入编辑界面,删除多余的上行链路,安全三项全部设置为接受。



同样,添加 vSwitch1、vSwitch2 和 vSwitch3。



点击网络-端口组添加 VM Network1.虚拟交换机选择相应的编号 vSwitch1。



同样的添加 VM Network2 和 VM Network3。



ESXi 此完成设置。

三、安装 openWrt

下载本文所需的软件和工具懒人包:提取码:ri2f



1.下载 openWrt 固件



可以去恩山论坛搜索下载最新的 OP 我下载的是固件 bleach 高大全版的编译是最新的 5.10 内核。



默认登录信息IP:192.168.1.1



用户:root

密码:password

2.镜像转换



下载的文件是.img.gz 解压后得到格式 img 文件,在 ESXI 需要在虚拟机中安装 IMG 镜像文件的格式转换为虚拟机支持的格式 StarWind V2V Converter 格式转换工具得到两个.vmdk 文件。





3.安装 OP 虚拟机

新建虚拟机,选择其他虚拟机 Linux 64 位。



3.安装 OP 虚拟机

新建虚拟机,选择其他虚拟机 Linux 64 位。



CPU 和内存可以多给点。叉掉硬盘、USB 控制器、DVD 添加三个网络适配器络适配器,选择相应的序列号。点击下一页完成。



右键添加虚拟机,编辑设置,添加现有硬盘,上传刚刚转换的两个 vmdk 文件需要单独上传,只显示一个。

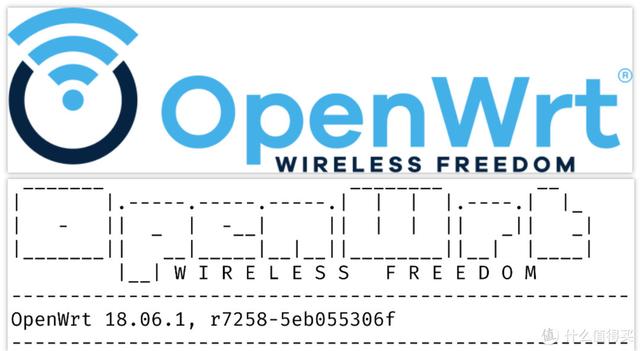

然后打开 openWrt 虚拟机的电源等待安装完成,鼠标移动到黑框,按下 enter,可以看到版本信息。



输入vi /etc/config/network,移动光标到 ip 修改地址 192.168.8.10退出,输入 reboot 重启。



重启后,浏览器打开前修改的浏览器 ip 输入密码(由固件作者提供)进入地址 openWrt 管理界面。



4.设置 WAN 和 LAN

点击网络接口设置 WAN 如果是上级路由或光猫拨号,则选择相关配置 DHCP,如果是软路由拨号,就选 PPPoE 拨号并输入帐号密码。

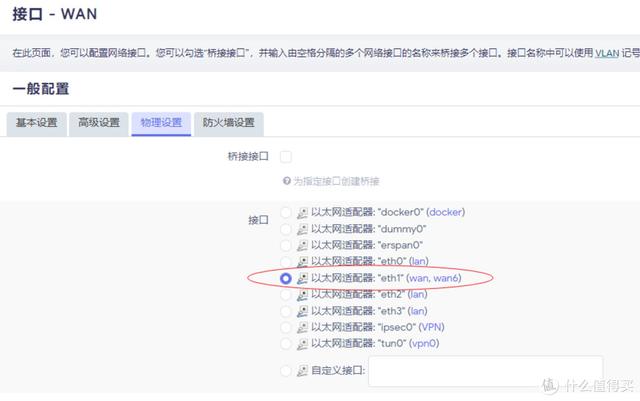

WAN 口默认已经勾选 eth1。



LAN 口设置中把 eth2 和 eth3 勾选上。





记得每次修改后保存,然后插入光猫或家庭网线 eth一、可以上网。



从概览中可以看出,我是上级路由器拨号,在这里 WAN 上级路由是通过口获得的 DHCP 分配的内网地址。



软路由上 eth0 和 eth2 两台电脑分别用两根网线连接,分配 192.168.8.x 内网地址。





5.启动自启动选择右键虚拟机自动启动,然后在 ESXi 在管理-系统-自动启动中已启用设置为是。



每次 ESXi 开机后 openWrt 系统将自动启动,IP 地址将自动分配,然后将计算机网络设置为自动获取 IP 地址。

此时查看网络连接的详细信息,可以看到自动分配 IP 地址,网关自动设置。



到此 openWrt 可作为独立软路由系统安装系统。

四、安装iKuai



以下设置为 iKuai 作为主路由单独使用,如果已安装了 openWrt 上述设置需要先关闭 openWrt 预防虚拟机 DHCP 冲突。

安装 iKuai 方法更简单。首先,下载镜像文件,直接到官网下载64 位 iso 管理员说文件 i225 支持网卡直通需要新的核心,爱快 3.6.0 已经升级为 kernel 5.10 ,你可以在公测帖子下载一个 3.6.0。

添加网络适配器加网络适配器,CD 选择上传刚下载的驱动器 iso 文件。



打开 iKuai 虚拟机电源,选 1 并车安装系统。



进入中文控制台,选择 1 并绑定回车 WAN 口



选 2 并回车设置 LAN 口 IP,这里设置为 192.168.8.1.不要与光猫的网段重叠,然后通过浏览器访问后台。默认帐户密码是 admin。

选择 wan1.设置接入模式的方法和 openWrt 一样。



选择 lan1.绑定虚拟网卡,并将其放在高级设置中 eth2 和 eth3 都勾选上。



新增一个 DHCP 服务器,1-50 可设置为保留项,网关填写 192.168.8.1,DNS 填写上级路由器的网关地址。保存并重启 DHCP 服务。





然后插入光猫或家庭网线 eth1.电脑可以插入其他三个网口上网。





到此 iKuai 系统安装完毕,可作为独立的软路由使用。



五、iKuai 主路由 openWrt 旁路由

以上是 openWrt 和 iKuai 如果你想把它作为主路由单独使用的设置方法 iKuai 作为主路由,openWrt 作为旁路由,需要先更改 ESXi 里的设置。

首先设置下 iKuai 和 openWrt 网络适配器的虚拟机,eth0 为 iKuai/openWrt/ESXi 共用的虚拟 LAN 口,eth1 为 iKuai 的 WAN 口,eht2 和 eth3 为 iKuai 的 LAN 后来研究下网卡直通,openWrt 虚拟机只保留 VMNetwork,删除其它适配器。



启动 openWrt,设置网关为 iKuai 的地址。



启动 openWrt,设置网关为 iKuai 的地址。



关闭 openWrt 的 DHCP 服务
